Como substituir uma pilha Varta V21 PX


As pilhas Varta 21PX de 4.5V equipam algumas máquinas PRAKTICA e há muito que foram retiradas do mercado pois incluíam metais pesados tal como o chumbo e o mercúrio na sua constituição.

Adenda em 2003: A empresa inglesa Small Battery Company vende uma pilha equivalente à Varta V21 PX.

Adenda em 2004: A empresa alemã ABCD & Electronics vende uma pilha equivalente à Varta V21 PX.



Todavia, usando três pilhas LR44, fáceis de encontrar na generalidade dos mercados da Europa Ocidental, é possível substituir a pilha V21PX, dando nova vida aos fotómetros da Praktica.

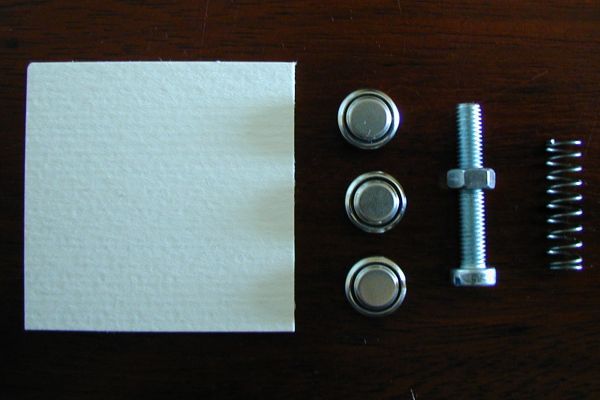

É necessário o seguinte material:

  1. Um quadrado de cartão rijo (eu usei cartolina com 260g/m2) com 4.5cm de lado.
  2. Três pilhas LR44 de 1.5V.
  3. Um parafuso de rosca completa e cabeça plana com cerca de 3 cm de comprimento e respectiva porca (eu usei um parafuso com 5mm de diâmetro).
  4. Uma mola com cerca de 2cm. O diâmetro da mola deve ser superior ao do parafuso e inferior ao diâmetro exterior da porca.
  5. Fita cola.

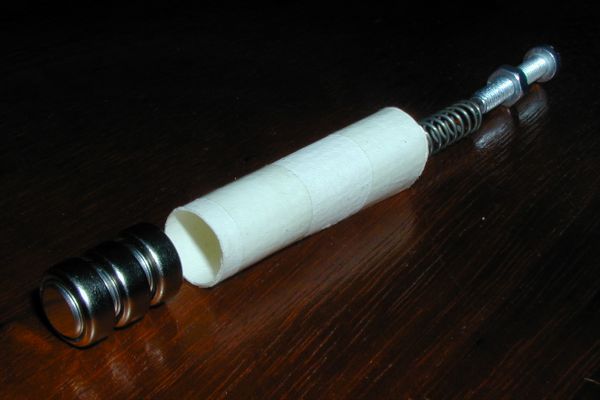

Para criar o invólucro da "pilha", enrola-se o cartão em torno das três pilhas LR44, formando um cilindro. O cilindro deve ser apertado com fita cola.

Idealmente, as pilhas deverão ficar presas num dos extremos. Uma maneira fácil de o fazer é apertar ligeiramente mais um dos extremos do cilindro e inserir as pilhas no outro extremo.

A inserção das pilhas faz-se com o pólo negativo (-) para fora, pondo as três pilhas em série. Enrosca-se a porca no parafuso e insere-se a mola no extremo do parafuso.

A posição da porca deve ser ajustada de acordo com o comprimento da mola, de modo a que o conjunto com a mola em repouso tenha um comprimento superior a 6 cm e com a mola comprimida deve ter um comprimento de 5 cm, que era o comprimento da pilha original.

Para inserir as pilhas no cilindro pode-se usar o parafuso ou um lápis, empurrando-as até ao outro extremo, até que o pólo negativo (-) da primeira pilha saia ligeiramente do cilindro para assegurar uma boa ligação ao contacto da máquina.

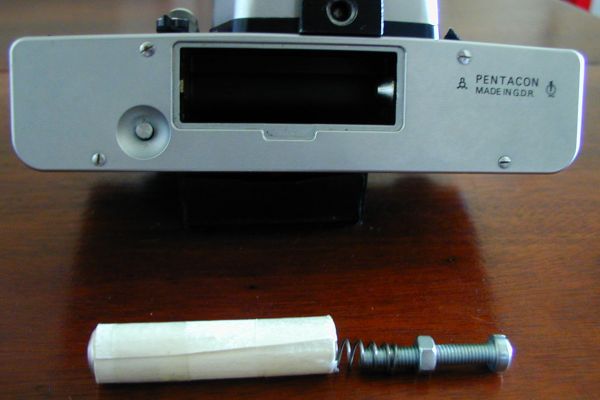

A seguir insere-se o conjunto mola-parafuso, que assegurará a ligação do pólo positivo (+) ao outro contacto da máquina.

©2002 João Gomes Mota
